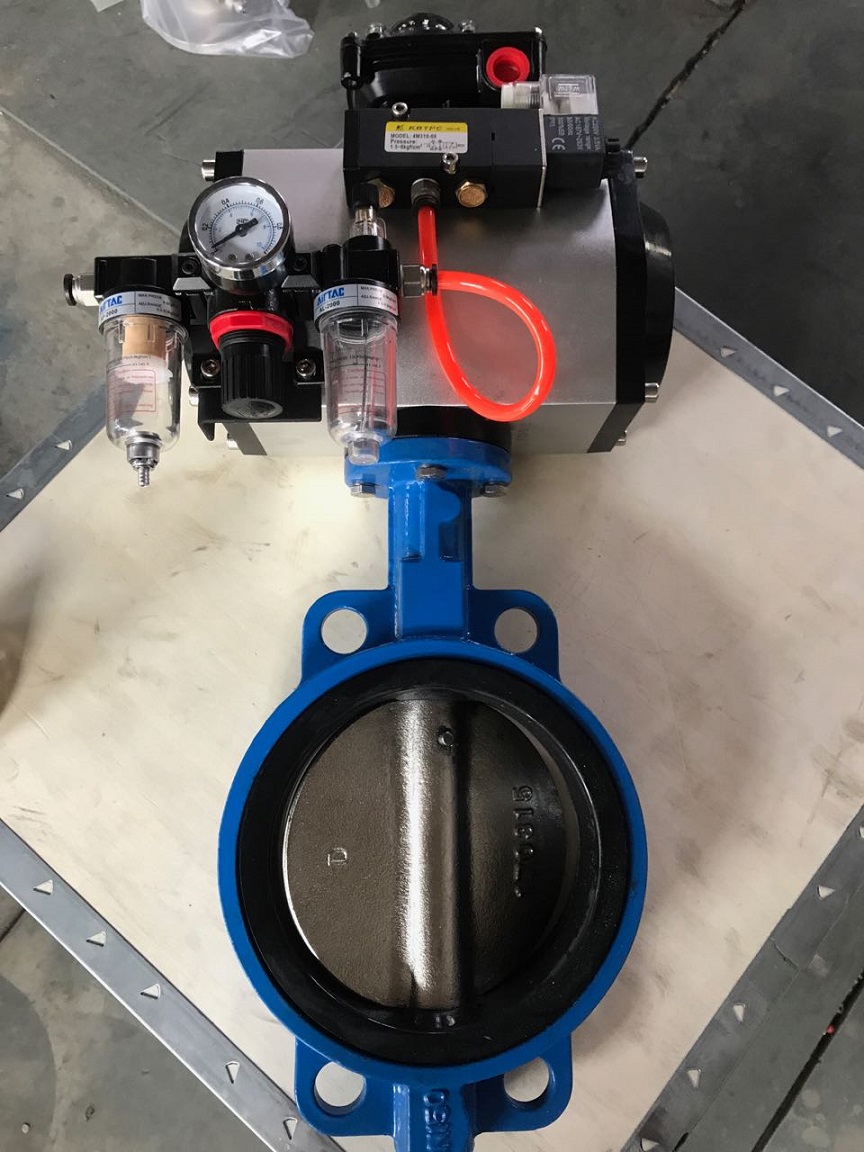

Pneumatic control butterfly valve

Brand：Pneumatic eccentric butterfly valve 型號：TD641W-10

ZSRW、ZSCW氣動調節蝶閥nput the control signal (4-20mADC or 1-5VDC) to control the operation of the gas source, which is suitable for regulating suspended particles and concentrated or turbid slurry fluids. For clean media, valve plates with soft seals (rubber rings, PTFE rings) can be used to reduce leakage (up to 0.01%). For high temperature and high pressure conditions, a three eccentric hard seal valve body can be used.

主要零件材料：

零件名稱	材料	溫度范圍℃
閥體閥板	ZG230-450	-40-450
	ZG1Cr18Ni9Ti	-250-550
	ZG0Cr18Ni12Mo2Ti

主要技術參數：

公稱通徑 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公稱壓力 MPa		0.6
額定轉角 °		70
信號壓力 KPa		20～100
流量特性		近似等百分比
介質溫度 ℃		-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭		按JB78-59對夾式法蘭連接
信號連接螺孔		M16×1.5
配用執行機構	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
閥體材質		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手輪、定位器、空氣過濾減壓器等。
