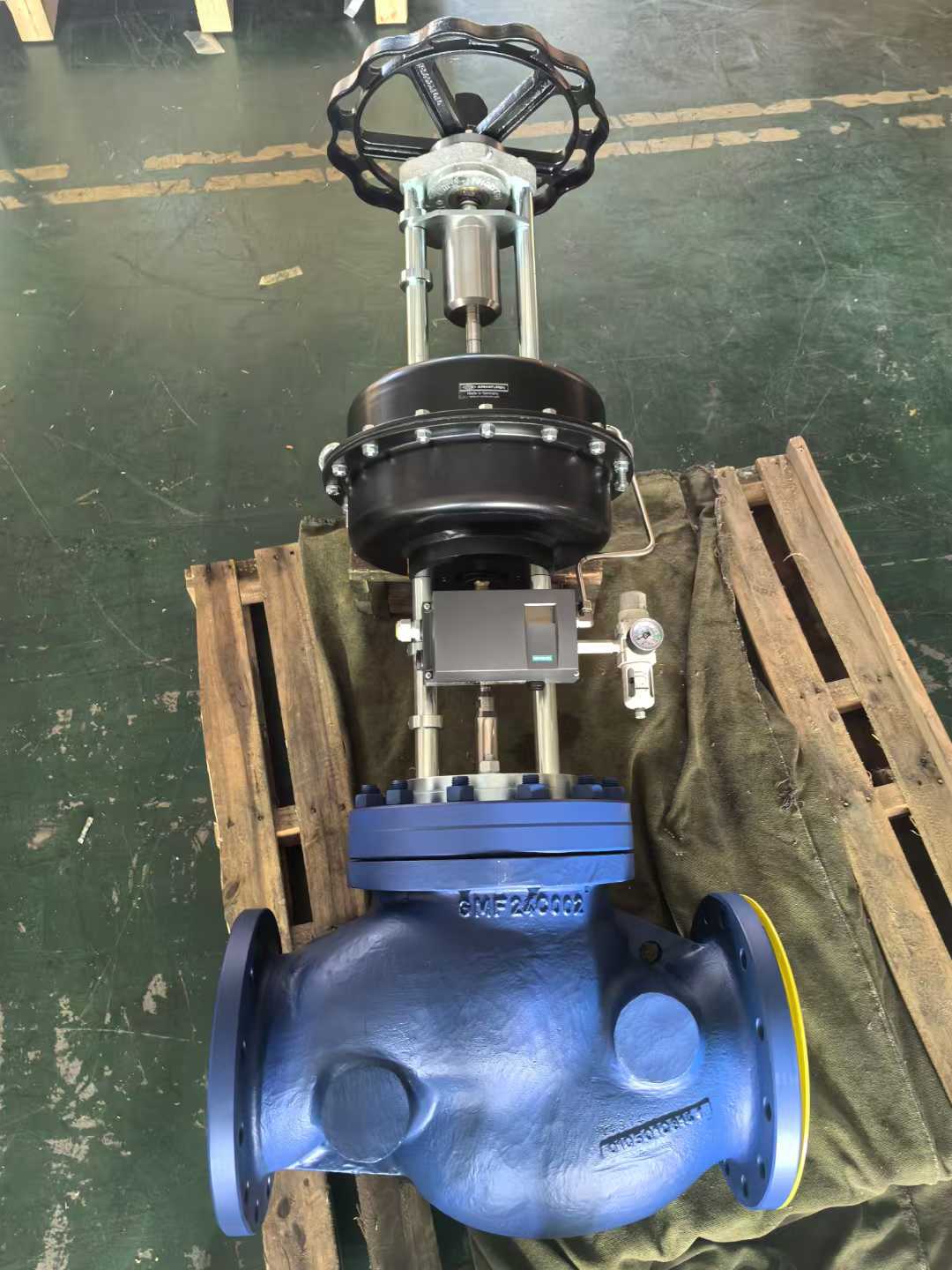

CV3000氣動調節閥是一種高性能工業控制閥門，其核心技術與應用特點可概括如下：
一、結構特點
‌緊湊設計‌
采用多彈簧氣動薄膜執行機構或精小型電動執行機構，體積和重量相比傳統調節閥減少約30%。閥體通道呈S流線型設計，降低壓降損失的同時提升流量系數30%。
‌降噪與穩定性‌
套筒式結構（如HCN型）通過對稱小孔實現多級降壓，可將高壓差氣體產生的噪音降低至30dB以下；導流翼設計進一步優化流體平穩性。
‌密封與泄漏控制‌
軟密封閥芯采用增強聚四氟乙烯材料，泄漏量可達ANSI B16.104 VI級標準（接近零泄漏）；金屬閥座泄漏量小于額定Cv的0.01%8。
二、技術參數
項目 參數范圍
公稱通徑 DN50mm～DN300mm（NPS2～12）
壓力等級 PN10MPa～16MPa（ANSI CLASS600～900）
溫度范圍 -29℃～350℃（分常溫/中溫/高溫型）
可調比 50:19
流量特性 直線/等百分比/快開特性
三、應用領域

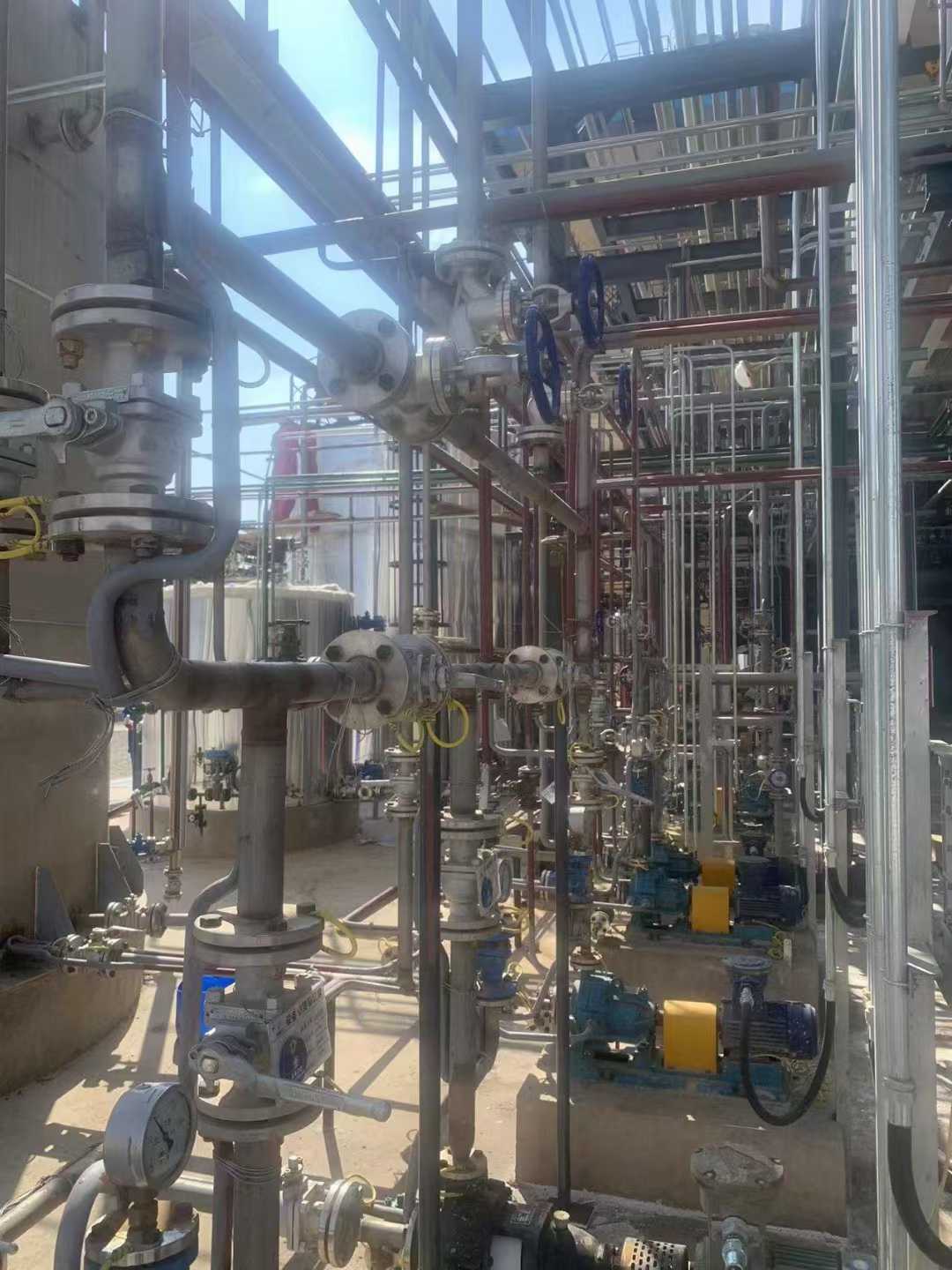

‌工業場景‌：石油化工、電力鍋爐、天然氣輸送、航空航天等需高精度流量控制的系統。
‌特殊介質‌：適用于蒸汽、高溫氣體、腐蝕性液體及易產生氣蝕的工況。
四、選型要點
‌壓差適應性‌
低壓差（≤4MPa）：推薦HTS單座閥
高壓差（＞4MPa）：優先選擇HLC套筒閥或HCB籠式閥
‌材料選擇‌
常規介質：碳鋼或304不銹鋼5
強腐蝕介質：316L不銹鋼、襯氟或鈦合金閥體
‌執行機構配置‌
多彈簧薄膜機構推力范圍0.02-0.28MPa，支持氣開/氣關雙作用模式。
五、特殊型號
‌低噪音筒型調節閥（ACN型）‌：專為蒸汽/天然氣設計，套筒含導流翼結構，動態穩定性優于傳統型號7。
‌高壓籠式調節閥（HPC型）‌：耐壓可達42MPa，適用超臨界流體控制。
該系列產品通過模塊化設計可擴展定位器、手輪機構等附件，滿足工業自動化系統對高可靠性控制的核心需求。
