L8A-100RDiPL

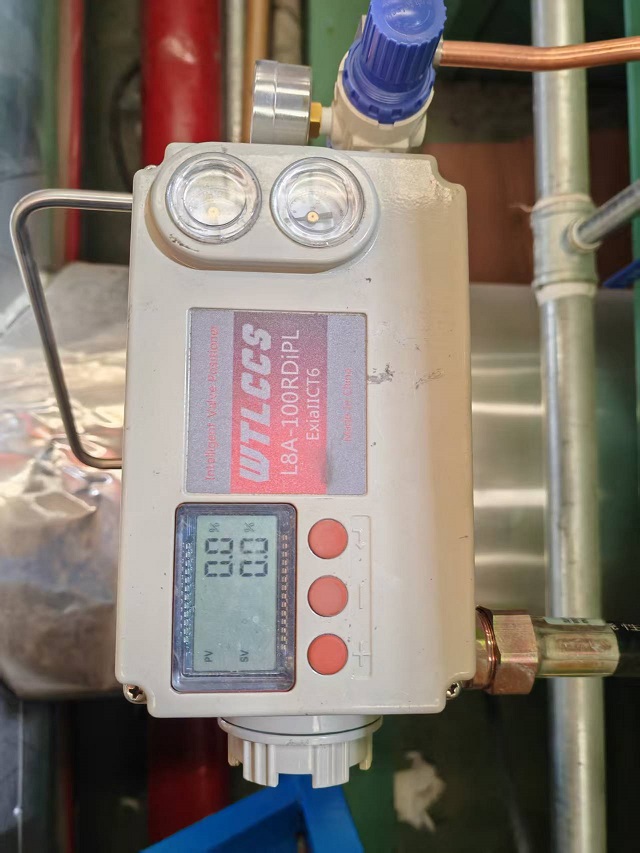

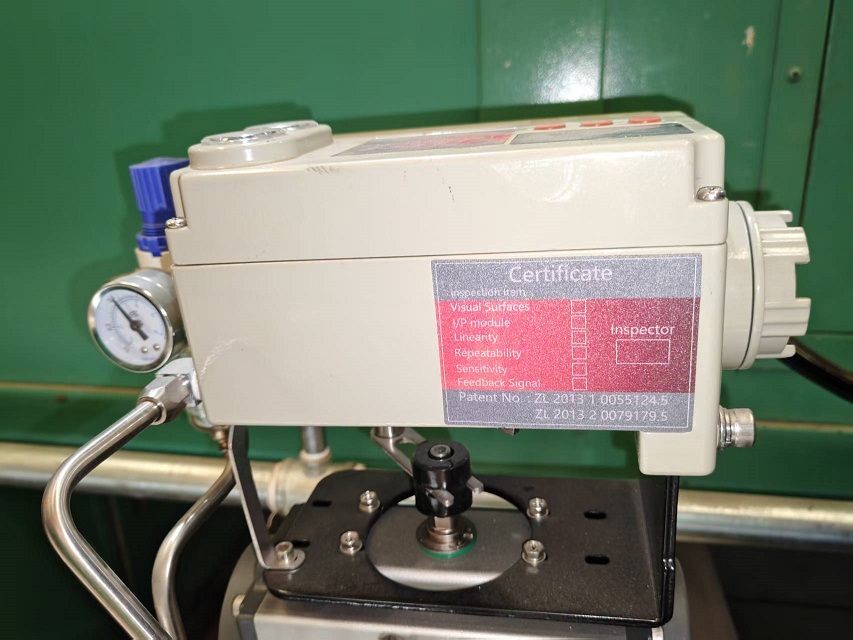

L8A-100RDiPL電氣閥門定位器簡介

L8A-100RDiPL電氣閥門定位器是一種從控制系統接收4~20mA直流電流信號，通過氣動執行器來調整閥門開度的裝置。閥門定位器自帶空氣過濾減壓閥，顯示現場閥位開度（百分比）及輸出反饋信號（4~20mA），直接將5~10kgf/cm2壓力范圍的壓縮空氣接至定位器SUP輸入接口即可。反饋型閥門定位器帶LCD屏幕顯示，能清楚看到輸入輸出開度信號。

L8A-100RDiPL電氣閥門定位器技術參數：
1，閥門定位器型號：
角行程帶反饋型L8A-100RDiPL，角行程不帶反饋型L8A-100RDM；
直行程帶反饋型L8A-100LSiPL，角行程不帶反饋型L8A-100LSM；
2，輸入信號：4~20mA DC；
3，阻抗：250±15Ω（不帶反饋型號）；
4，供給壓力：1.4~7.0kgf/cm2（20~100psi）；
5，行程：直行程行程10~150mm，角行程行程0~90°；
6，接口尺寸：氣源接口PT(NPT)1/4,壓力表接口PT(NPT)1/4,電源接口PF1/2(G1/2)；
7，防護防爆等級：ExiaIICT6，IP65；
8，環境溫度：工作溫度標準款型-20°C~+60°C；
9，線性：±1.0% F.S；
10，滯后度：1.0% F.S；
11，靈敏度：?jiǎn)巫饔谩?.2% F.S，雙作用±0.5% F.S；
12，重復性：±0.5% F.S；
13，空氣消耗量：3LPM(Sup=1.4kgf/cm2,20psi)；
14，流量：80LPM(Sup=1.4kgf/cm2,20psi)；
15，重復性：±0.5% F.S；
16，殼體材質重量：壓鑄鋁，重量2.5kg；

L8A-100RDiPL電氣閥門定位器帶數顯示功能技術參數：
1，輸入信號：4-20mA DC(二線制)；
2，輸入負載電壓：MAX 15V；
3，反饋信號：4-20mA DC(二線制)；

4，反饋信號電源：DC24V ±15%；
