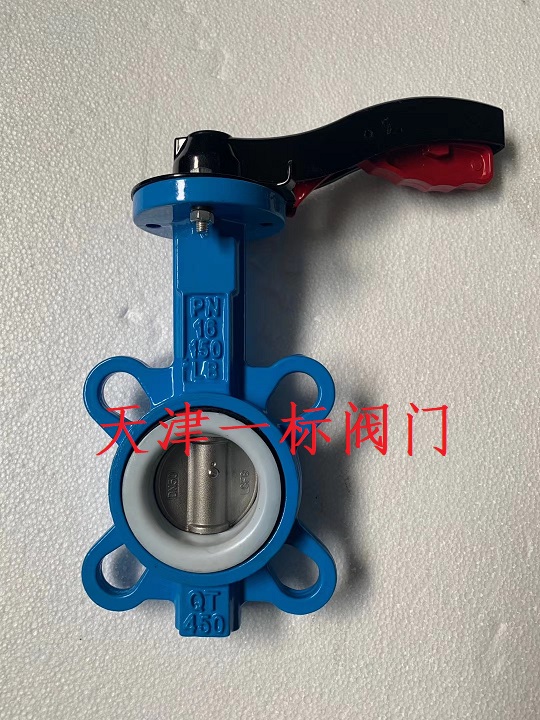

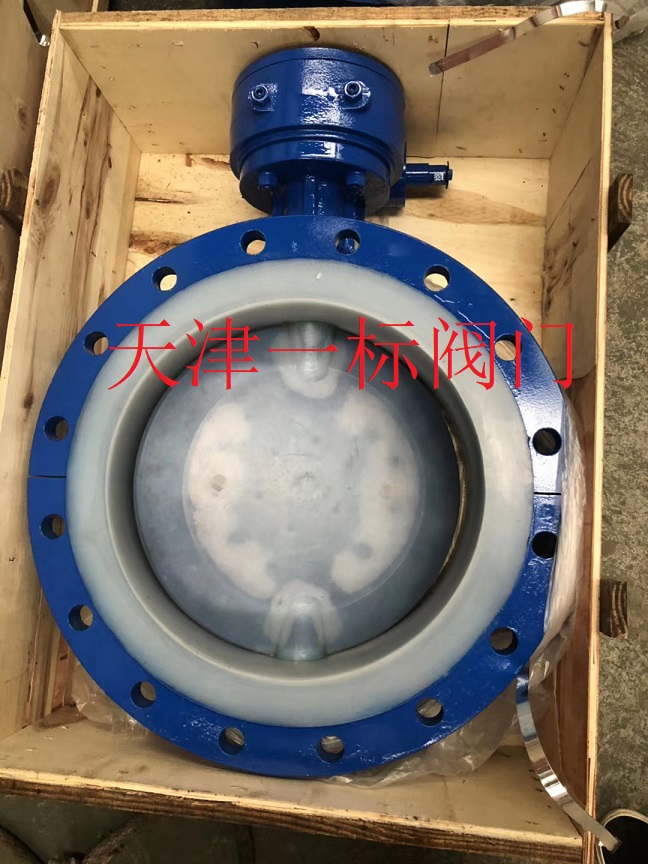

襯氟蝶閥

品牌：一標閥門 型號：YD71F-10/16QP

襯氟蝶閥是一種專為強腐蝕性介質設計的閥門，其核心特點是通過在閥體內襯氟塑料（如PTFE、FEP等）實現耐腐蝕性能。

以下是其關鍵信息及技術細節：

‌1. 結構與工作原理‌

‌基本構造‌：蝶板在管道直徑方向安裝，通過0°~90°旋轉控制流量，全開狀態為90°‌。

‌襯里材料‌：閥體、蝶板和閥座襯覆聚四氟乙烯（PTFE）或PVDF，耐溫范圍-200℃~200℃，可耐受強酸、強堿及有機溶劑‌。

‌密封設計‌：三偏心金屬硬密封結構，閥座采用軟性T形密封環與多層不銹鋼片組合，雙向密封實現零泄漏‌。

‌2. 主要類型與性能‌

‌類型‌ ‌特點‌ ‌適用場景‌

‌氣動襯氟蝶閥‌ 配套AT型氣動執行器，支持快速切斷/調節，耐壓PN1.6MPa，通徑DN50~DN1000‌

化工、煙氣脫硫等自動化控制

‌衛生級快裝型‌ 卡箍式連接，符合DIN/ASME-BPE標準，材質304/316L，適用無菌環境‌

制藥、食品行業粉體輸送

‌調節型‌ 帶硅橡膠襯墊，流量調節精準，嚴密切斷‌ 腐蝕性液體比例投加（如硫酸、鹽酸）

‌3. 應用領域‌

‌化工/冶金‌：硫酸、氫氟酸等強腐蝕介質輸送‌。

‌環保工程‌：脫硫脫硝系統、酸堿廢水處理‌。

‌食品醫藥‌：無菌粉體（如奶粉、淀粉）的衛生級控制‌。

產品名稱：襯氟蝶閥

生產廠家：天津市一標閥門制造有限公司
產品品牌：天津一標
試驗壓力：公稱壓力×1.1倍
閥體：鑄鐵、球墨鑄鐵、鋁不銹鋼、CF8、CF8M、CF3M
驅動形式：手動、氣動、電動、液動
適用溫度：-29～425℃（碳鋼）-40～＋550℃（不銹鋼）
連接法蘭：JB/T79．GB913．HG20592
適用介質：空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體

作用方式：切斷型，調節型,手動控制
