帶自鎖裝置蝶閥

帶自鎖裝置蝶閥是一種特殊設計的閥門，主要用于防止誤操作或外力干擾導致閥門狀態意外改變，在消防、化工、能源等安全敏感領域應用廣泛。

其核心特點與工作原理如下：

一、自鎖原理

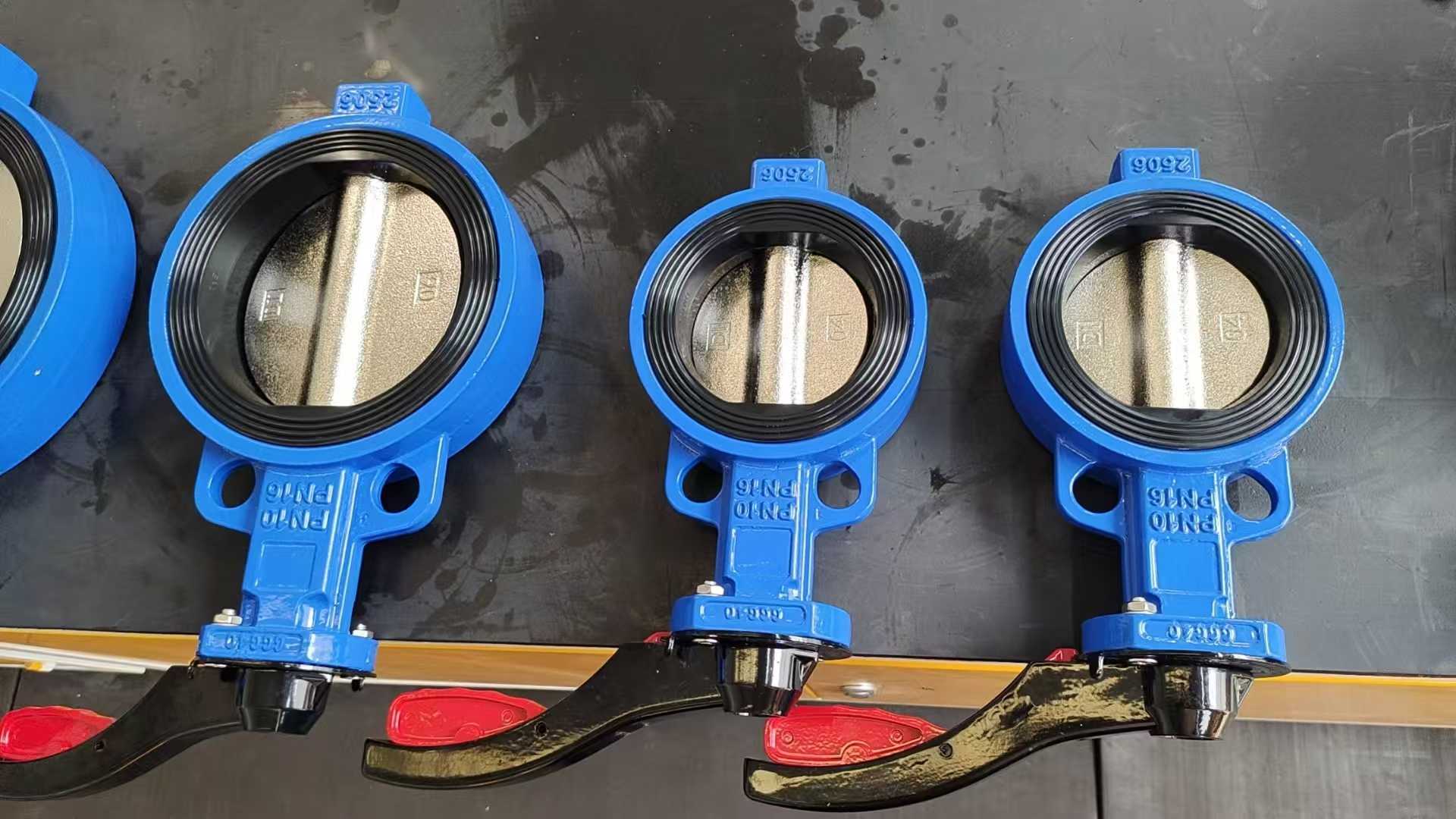

‌機械鎖定結構‌：通過手柄處的壓把與閥桿齒輪卡槽咬合實現鎖定，需按壓壓把使卡扣脫離才能轉動手柄‌。這種設計可抵抗管道震動或外力碰撞導致的閥門位移‌。
‌鎖定狀態維持‌：松開壓把后，彈簧機構使卡槽自動復位重新鎖定閥桿，確保閥門穩定在目標開度‌。
二、狀態判斷方法
‌開啟狀態‌：閥桿與管道方向‌平行‌（手柄與管道軸線對齊）‌。
‌關閉狀態‌：閥桿與管道方向‌垂直‌（手柄與管道軸線呈90°）‌。
三、核心功能與應用
‌防誤操作‌：鎖定后非授權人員無法直接操作，避免流程干擾‌。
‌抗干擾性‌：適用于消防水泵出水管、燃氣管網等易受水錘/震動影響的場景‌。
‌安全強化‌：部分型號采用雙重機械鎖或電子鎖，滿足化工、核電等高危環境要求‌。
四、結構特性
‌基礎組件‌：閥體、蝶板、閥桿、壓把式自鎖機構及復位彈簧‌。

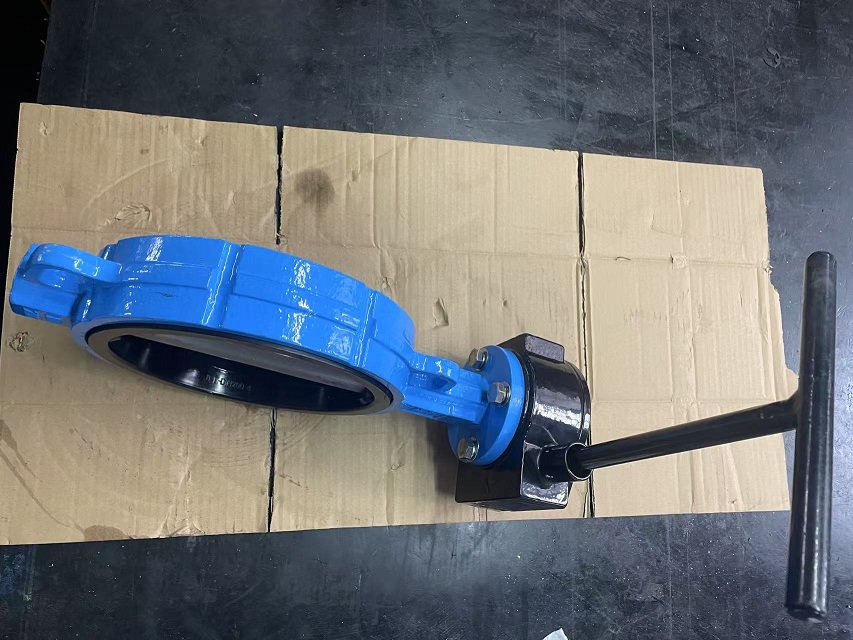

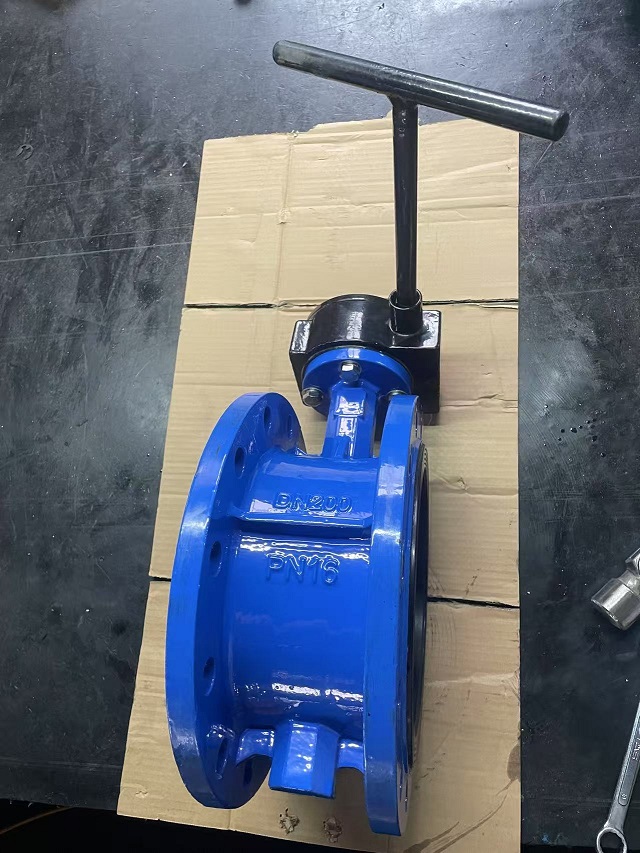

‌升級設計‌：部分閥門集成蝸輪減速器，既實現自鎖又可精確調節流量‌。
五、與普通蝶閥的區別
帶自鎖裝置蝶閥普通蝶閥依賴蝸輪箱實現自鎖，而自鎖裝置蝶閥通過獨立的機械卡扣結構提供更快速的鎖定響應，且無需持續外力維持鎖定狀態‌。
