單作用氣動蝶閥 單作用氣動球閥

單作用氣動蝶閥 單作用氣動球閥

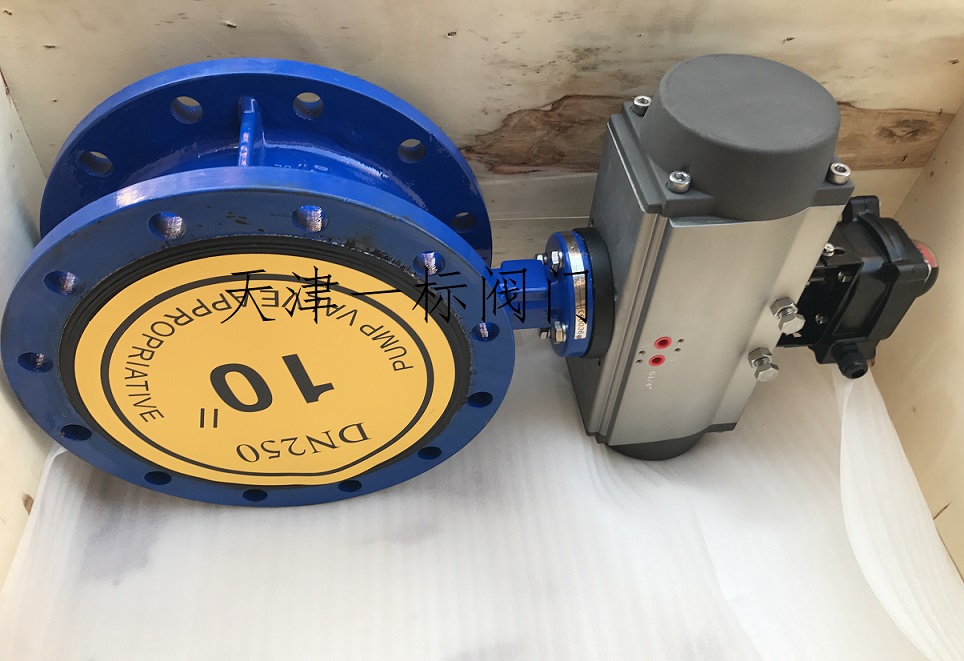

單作用氣動蝶閥‌
‌結構組成‌：由蝶板、閥軸、閥體和單作用氣動執行器（帶彈簧復位）構成。
‌工作方式‌：
‌開啟‌：壓縮空氣進入執行器，推動活塞壓縮彈簧，帶動蝶板旋轉90°實現開啟。
‌關閉‌：氣源切斷后，彈簧自動釋放能量，驅動蝶板回轉至關閉位置。
‌故障安全模式‌：可設定為“失氣關”（FC）或“失氣開”（FO），保障系統在斷氣時自動進入安全狀態 。

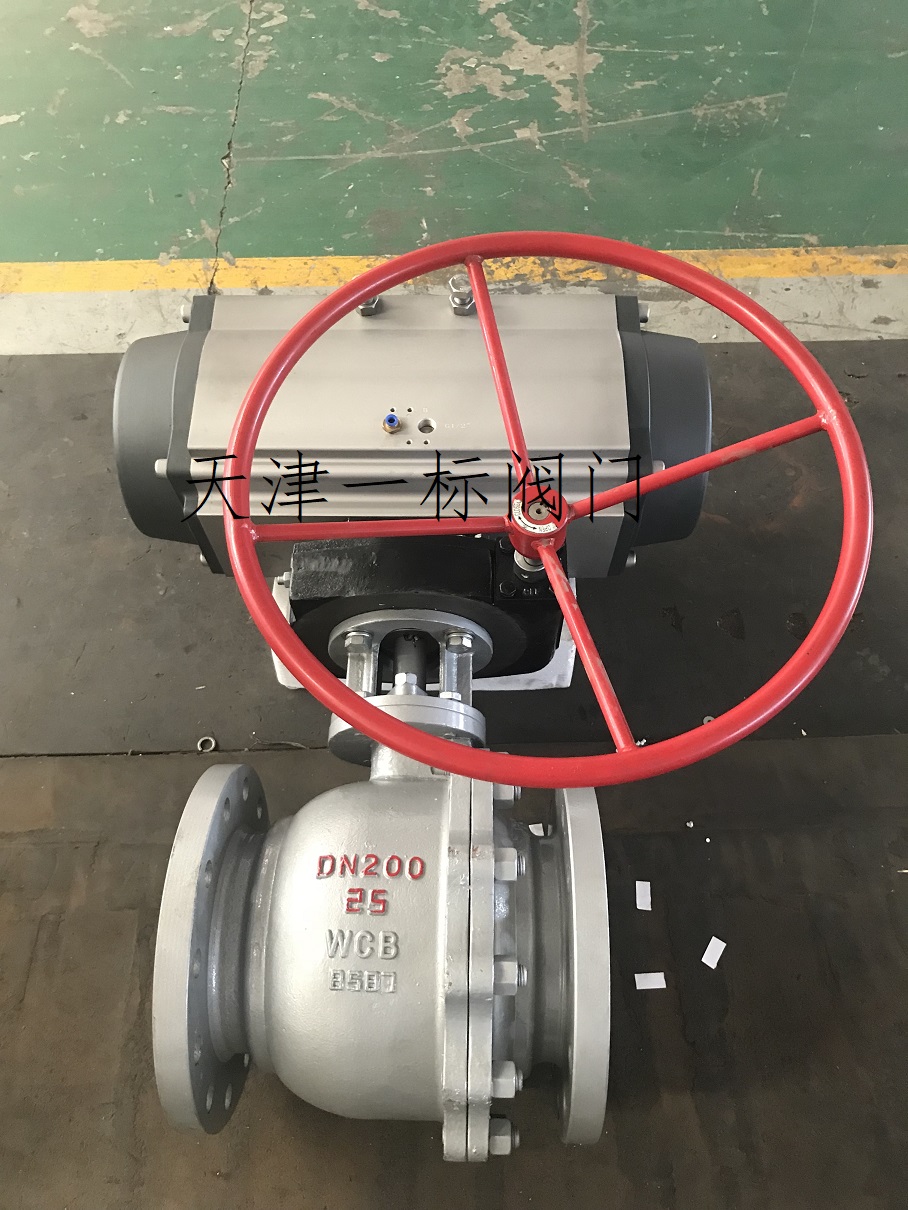

‌單作用氣動球閥‌
‌結構組成‌：球體、閥座、閥桿與單作用氣動執行器。
‌工作方式‌：
‌開啟/關閉‌：通過氣壓驅動執行器旋轉球體90°，控制介質通斷。
‌復位機制‌：失氣時依靠內置彈簧使球閥自動回到預設位置（常開或常閉） 。
‌密封性能‌：球閥為全通徑設計，流阻極小，密封性優于蝶閥，尤其適合要求零泄漏的工況。
兩者均采用‌彈簧復位式執行機構‌，在氣源故障時能自動復位，廣泛用于化工、電力、石化等危險工況 。
