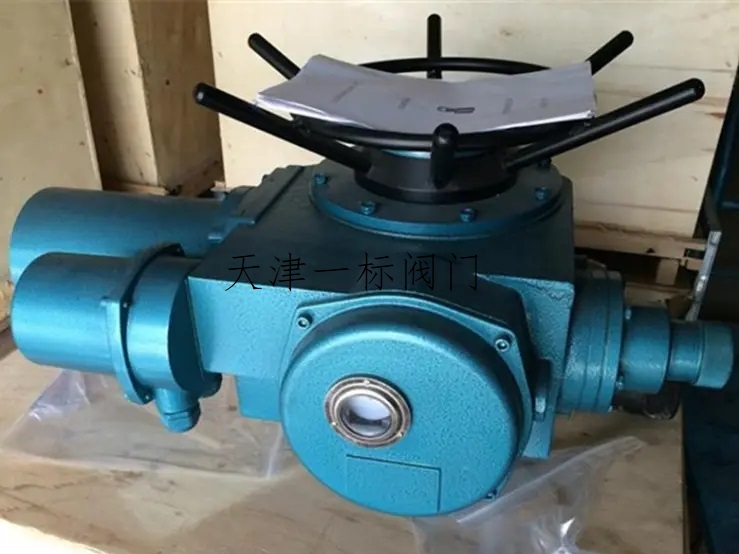

電動執行器Z30
品牌：一標閥門 型號：Z30
一、產品定義與型號
Z30執行器屬于 多回轉電動執行機構，主要用于驅動閘閥、截止閥、隔膜閥等閥門，實現遠程或自動化控制。常見型號包括：
Z30-18WZA：輸出轉矩300N·m，適配管夾閥DN200-16，支持4-20mA信號控制。
Z30-24W：額定電壓380V，輸出轉速24r/min，防護等級IP65。
Z30-18W：防塵防雨設計（IP55），可擴展至IP67，支持手動/電動切換。
二、核心功能與技術參數
控制與顯示
非侵入式調試：通過128×64點陣液晶屏顯示運行狀態，支持參數組態設置
。
位置檢測：采用12位單圈或16位多圈編碼器，無死區，精度高。
電氣與機械性能
電源：三相380V（±10%），50Hz，部分型號支持單相220V或660V。
防護等級：IP55（標準）至IP68（特殊訂貨），適應戶外或水下環境。
工作制：短時10分鐘（可擴展至30分鐘）。
保護機制
過力矩保護、行程限位、電機過熱保護，確保閥門與執行器安全。
型號規格及主要性能參數
|
型號規格
|
公稱轉矩（N·m）
|
公稱推力（KN）
|
最大閥桿直徑
|
最大轉圈數（圈）
|
手動
速比
|
輸出轉速（r/min） |
電機功率（KW）
|
參考重量（Kg）
|
| Z5 /Z(T) |
50
|
20
|
28
|
60
|
1:1
|
12
|
0.12
|
28
|
| Z10 /Z(T) |
100
|
40
|
28
|
60
|
1:1
|
24/36
|
0.25/0.37
|
45
|
| Z15 /Z(T) |
150
|
24/36
|
0.37/0.55
|
50
|
||||
| Z20 /Z(T) |
200
|
100
|
40
|
60
|
1:1
|
18/24
|
0.37/0.55
|
55
|
| Z30 /Z(T) |
300
|
18/24
|
0.55/0.75
|
58
|
||||
| Z45 /Z(T) |
450
|
150
|
48
|
120
|
1:1
(20:1)
|
24/36
|
1.1/1.5
|
110
|
| Z60 /Z(T) |
600
|
24/36
|
1.5/2.2
|
120
|
||||
| Z90 /Z(T) |
900
|
200
|
60
|
120
|
1:1
(25:1)
|
24/36
|
2.2/3
|
139
|
| Z120 /Z(T) |
1200
|
24/36
|
3/4
|
142
|
||||
| Z180 /Z(T) |
1800
|
325
|
70
|
150
|
22.5:1
|
18/24
|
4/5.5
|
250
|
| Z250 /Z(T) |
2500
|
18/24
|
5.5/7.5
|
255
|
||||
| Z350 /Z(T) |
3500
|
700
|
80
|
150
|
20:1
|
18/24
|
7.5/10
|
330
|
| Z500 /Z(T) |
5000
|
18/24
|
10/15
|
350
|
選型建議
