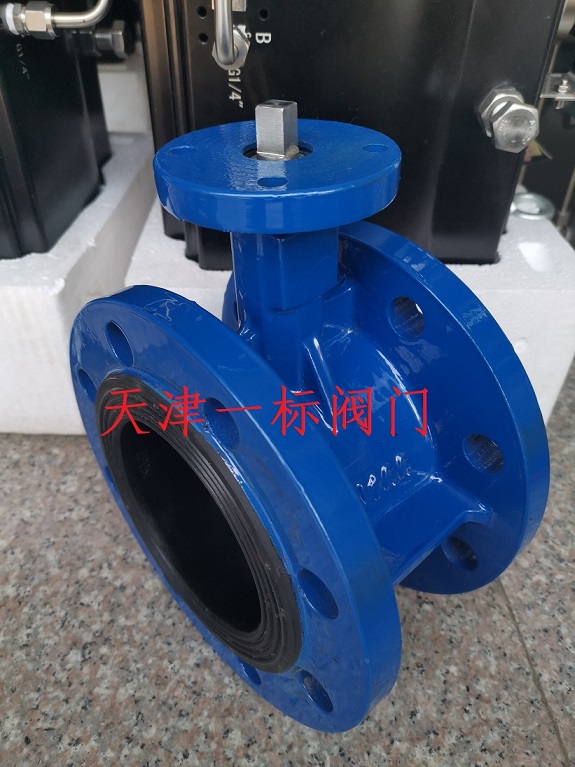

法蘭蝶閥
產品簡介
法蘭蝶閥具有結構簡單,流阻系數小。流量特新趨于直線,不會滯留雜物。且重量輕,安裝方便, 驅動扭矩較小的優點。中線軟密封蝶閥既可以作切斷介質用,又可以作調節介質的流量用。驅動裝置根據用戶的要求,分別可采用手動、電動、 氣動、液動等方式。選用不同材料的零件,配用不同材料的密封圈,可適應不同介質、工況、使成本與性能達到更佳效果。
法蘭蝶閥采用中線結構,無偏心設計,具有顯著的操作扭矩的低的特征,配置執行機構經濟性顯著。 橡膠閥座具有好的均衡性和支撐性,有效避免了受力不均造成的對橡膠的破壞,閥門處全關閉時,橡膠處于更佳的壓縮狀態以保持零 泄漏。蝶板圓周形密封面精致加工至高的光潔度,對橡膠閥座的摩擦系數地閥門使用壽命長。閥門兩端口橡膠密封面突出法蘭面,閥門在管道安裝時無需額外的橡膠密封墊片。 結構簡單、緊湊、重量輕、易于安裝拆卸。 在任意位置安裝,能實現雙向密封。
選型參數
閥體
鑄鐵、球墨鑄鐵、鋁不銹鋼、CF8、CF8M、CF3M
閥板
不銹鋼CF3M、CF3、CF8M、尼龍球墨鑄鐵、鋁青銅、雙不銹鋼
閥座
NBR、EPDM、氟橡膠
閥桿
45# 416 SS304 SS316

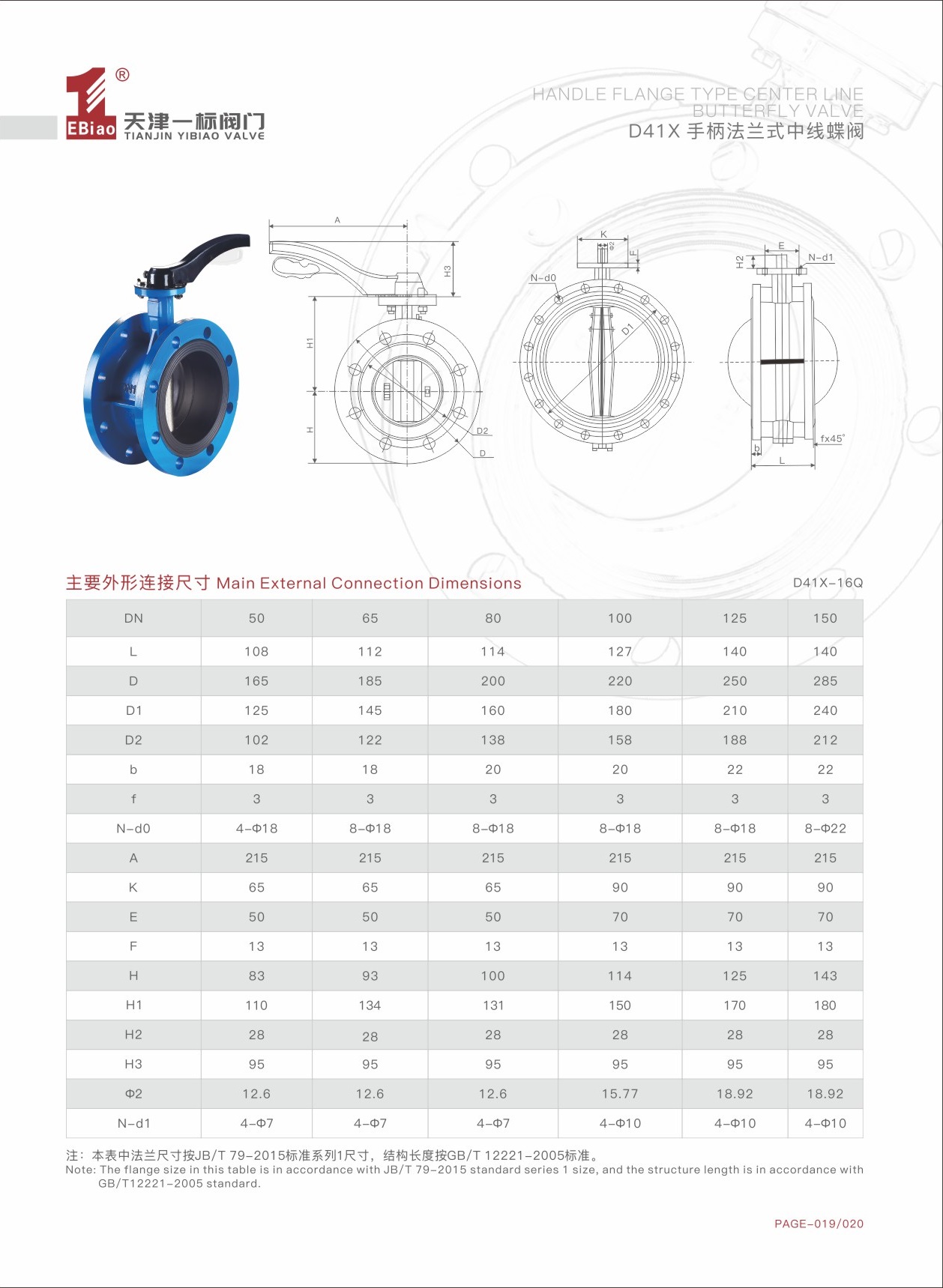

尺寸
2“~40”DN50-DN2000
壓力
1.0~1.6Mpa
連接方式
法蘭
法蘭標準
ASME Class 150 JIS 5K/10K
氣動執行機構
雙動單動常閉單動常開
附件
電磁閥、限位開關盒、過濾器、E/P定位器、手輪
