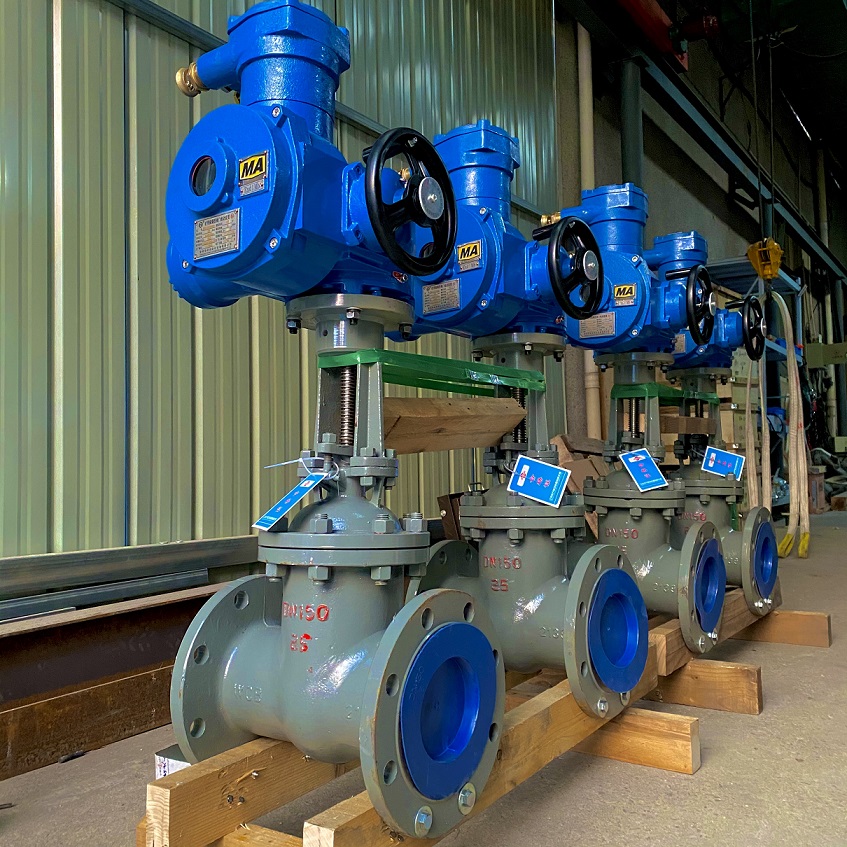

礦用隔爆型電動閘閥
KZ941H-64C
礦用隔爆型電動閘閥專為煤礦井下等易燃易爆環境設計,具備防爆、安全可靠、遠程控制等特點。其核心技術與應用要點如下:
一、核心特點與技術參數
防爆性能
防爆型式:隔爆型,標志為“ExdⅠMb”,適用于煤礦瓦斯環境。
防護等級:IP68,可抵御爆炸性氣體(如IIA、IIB級T1~T4組)。
隔爆外殼:高強度耐腐蝕材料制造,隔絕電火花與爆炸性氣體接觸。
驅動與控制
驅動方式:
電液控制:電動機驅動油缸實現直線運動,避免傳統電動閘閥的過載閥桿變形問題,集成度高且控制簡單。
智能電動:支持開關型或調節型,具備485通訊接口,可與PLC系統銜接實現遠程集控。
控制箱:
分體式:需配套礦用隔爆型控制箱(如KXB系列),用于閥門啟閉、調節及遠控。
一體式:集成隔爆電動裝置(如ZJK/ZBK型),非侵入式設計,減少電纜布設,安裝便捷。
關鍵設計優勢
密封與結構:
雙閘板帶萬向頂結構,自動調整密封面吻合度,確保零泄漏;閥座密封面采用鈷鉻鎢硬質合金,耐磨抗腐蝕。
閥桿滲氮處理,抗擦傷耐腐蝕。
安全防護:
機械+接近開關雙重限位,防止水錘和楔死現象。
轉矩控制機構與過載保護,避免電機損壞。
主要參數
電源電壓:AC380V/660V/1140V(適應煤礦電網)。
材質選項:鑄鐵、球墨鑄鐵、不銹鋼、鉻鉬鋼等。
公稱壓力:PN16~PN320(覆蓋低壓至高壓場景)。
二、典型應用場景
煤礦井下:抽排水系統、瓦斯管路、通風系統。
易燃環境:工廠煤氣管道、化工介質輸送(需dIIBT4防爆等級)。
三、選型與安裝注意
證書要求:必須配備煤安證(MA認證)方可用于煤礦。
調試要求:初次安裝需手動開閥至半開位,防止電機相序錯誤損壞設備。
適配閥門:除閘閥外,通過變速箱可擴展控制蝶閥、球閥等。
