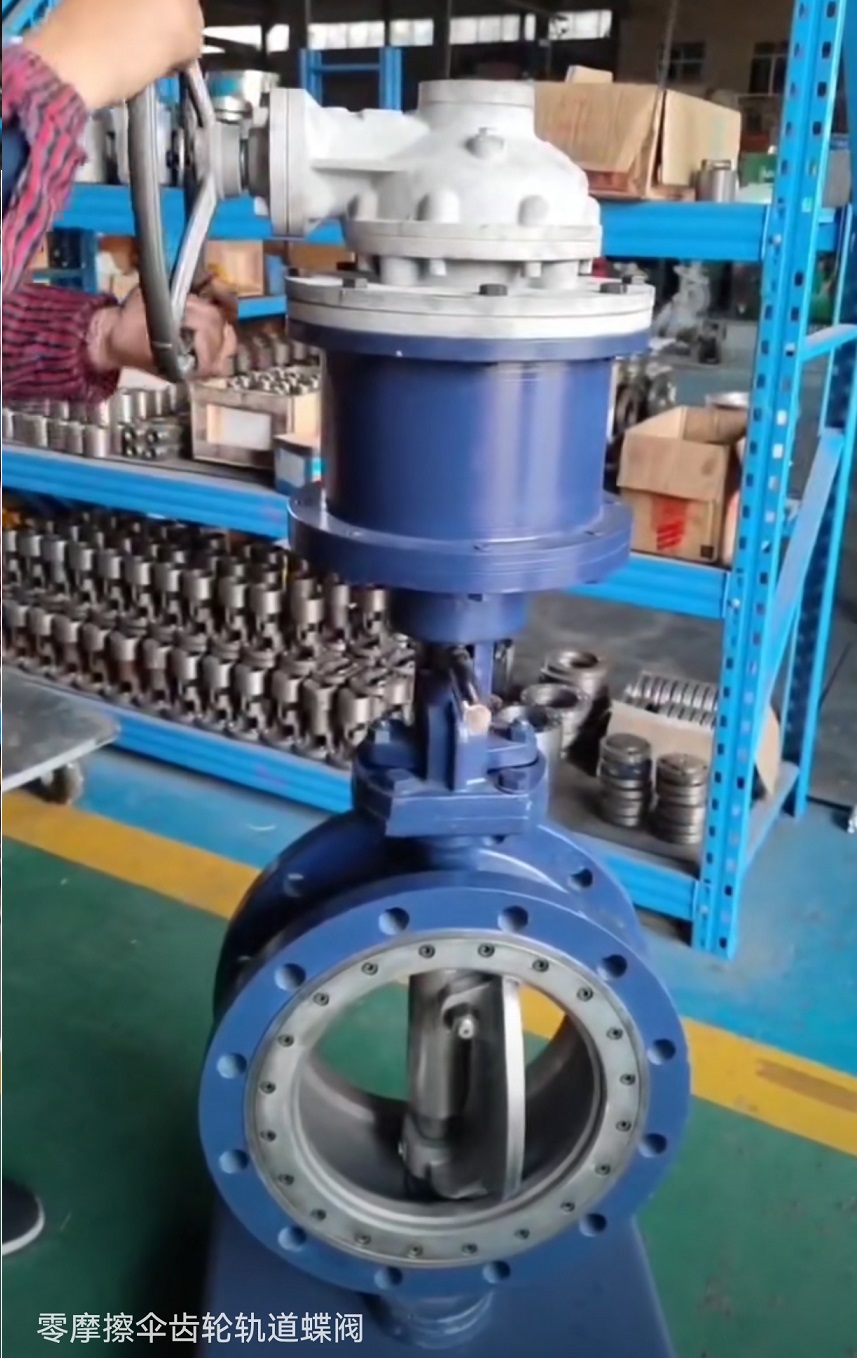

零摩擦軌道蝶閥

零摩擦軌道蝶閥是一種采用特殊機械結構實現密封面無摩擦接觸的工業閥門，其核心技術與性能特點如下：

一、核心技術原理
‌軌道式驅動結構‌

通過燕尾導軌或螺旋導向機構控制閥瓣運動，使蝶板在啟閉初期沿閥軸徑向偏移，脫離閥座密封面；關閉末期再軸向壓緊密封副，實現全程零摩擦接觸‌1。
典型設計如"楔形閥芯+可滑動閥瓣"組合，90°旋轉驅動中嵌入了直線運動軌跡，顯著降低密封面磨損‌。
‌三偏心密封技術‌

零摩擦軌道蝶閥閥軸位置三重偏心設計（閥軸偏離管道中心線、閥板軸后置、閥座錐體軸偏移），使蝶板在開啟瞬間即與閥座完全分離，消除摩擦阻力‌。
金屬密封副采用多層不銹鋼或硬質合金，支持高溫高壓工況下的零泄漏密封‌。
二、核心性能優勢
‌零摩擦與長壽命‌

開關過程蝶板與閥座無機械刮擦，啟閉次數可達10萬次以上，密封面磨損量＜0.05mm‌。
對比傳統蝶閥壽命提升3-5倍，特別適用于頻繁啟閉場景‌。
‌雙向零泄漏密封‌

硬密封結構通過API 598標準測試，密封試驗壓力達公稱壓力的1.1倍（如2.5MPa閥門試驗壓力2.8MPa）‌。
防火設計在高溫失火時仍保持密封完整性‌5。
‌寬溫域與耐壓性‌

適用溫度范圍擴展至-204℃~815℃，覆蓋液化天然氣至高溫?zé)煔夤�況‌。
公稱壓力最高6.4MPa，殼體強度試驗壓力達公稱壓力的1.5倍‌。
三、典型應用場景
‌應用領域‌ ‌介質類型‌ ‌典型工況‌
能源電力 蒸汽/煤氣 高溫?zé)煔夤艿溃ā?00℃）‌
石油化工 原油/航空煤油 高壓輸送（PN6.4MPa）‌
超低溫工程 LNG液態天然氣 -196℃深冷環境‌
環保系統 含塵氣體 除塵風機管道調節‌
四、選型關鍵參數
‌通徑范圍‌：DN50~DN2000（大口徑優先選軌道式）‌

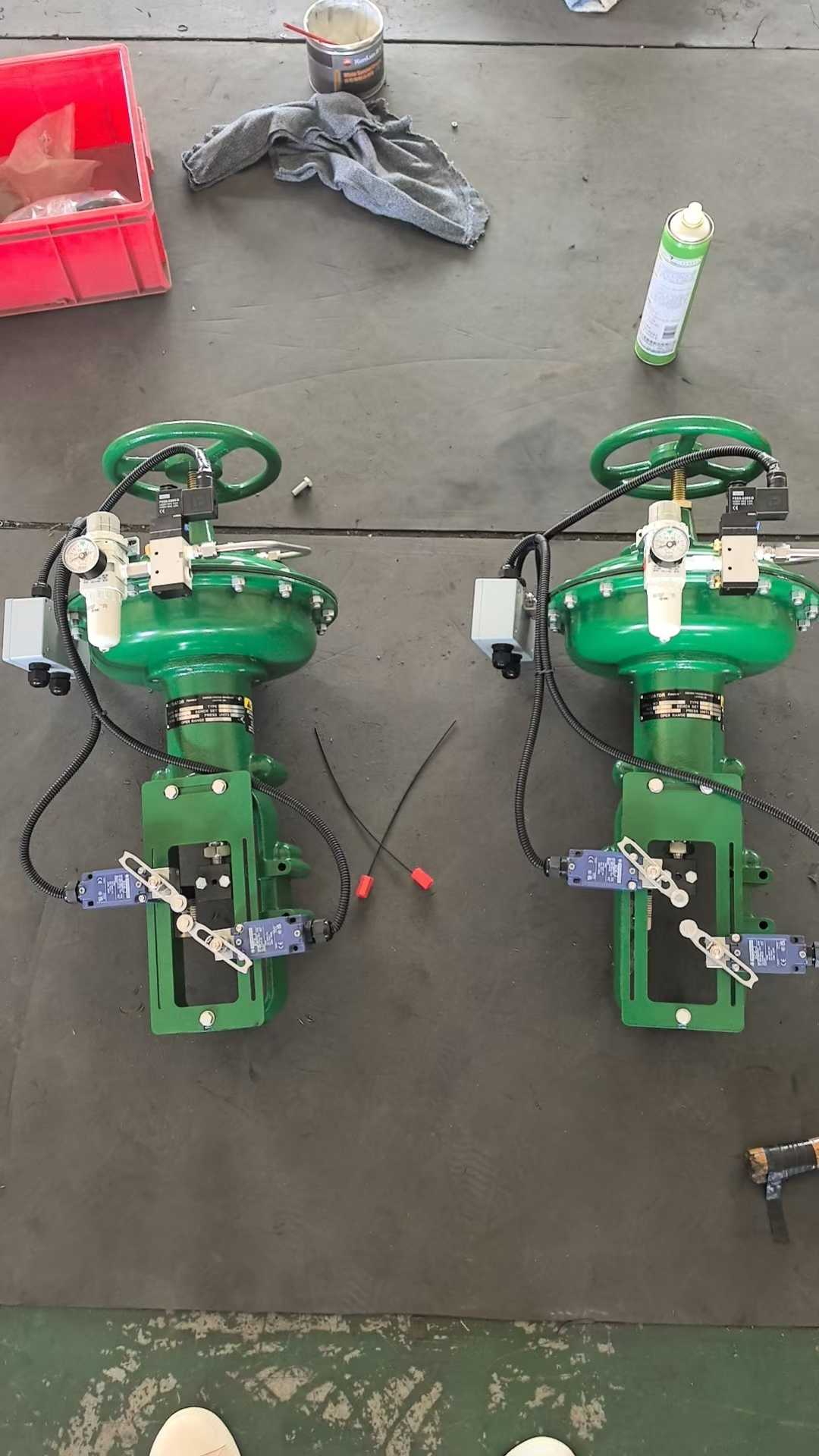

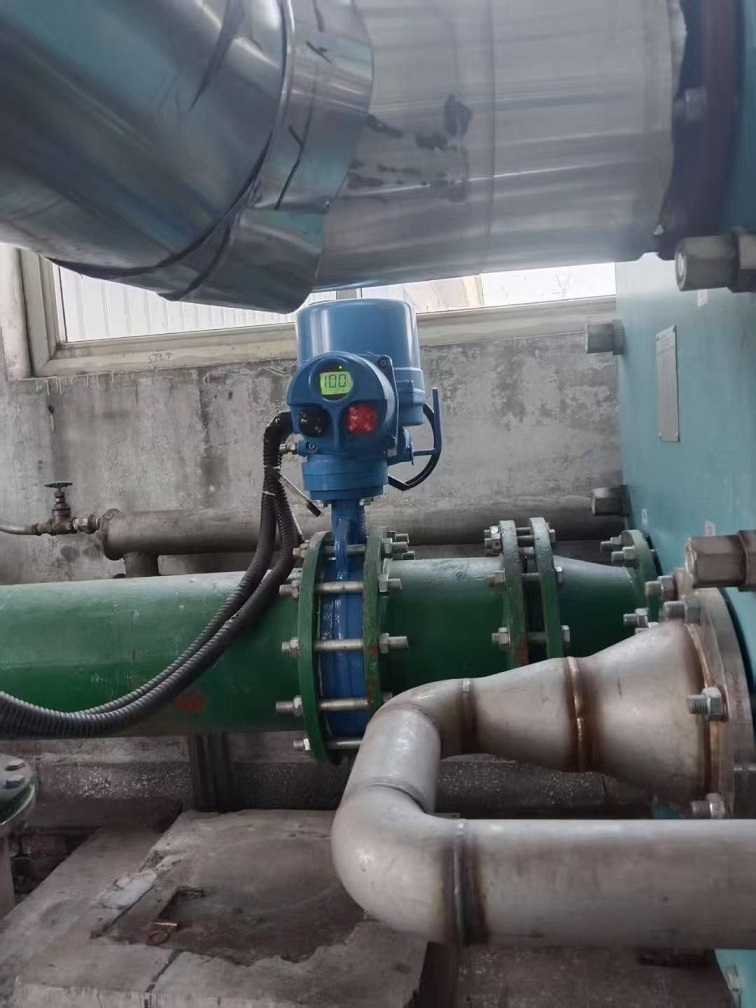

‌驅動方式‌：手動/電動/氣動/液動（氣動響應最快）‌
‌密封類型‌：
‌金屬硬密封‌：高溫高壓工況（＞300℃或PN＞2.5MPa）‌
‌軟密封復合層‌：常溫潔凈介質（成本低，密封性優）
該閥門通過結構創新解決了傳統蝶閥密封面磨損痛點，已成為苛刻工況下替代閘閥/截止閥的戰略產品‌。
