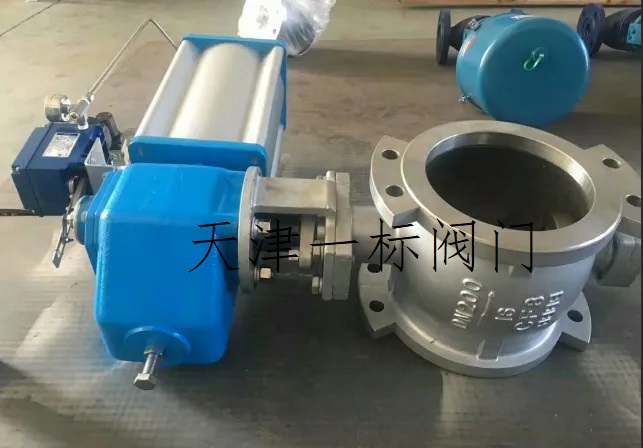

偏心旋轉閥 電動/氣動偏心旋轉閥

偏心旋轉閥

VF偏心旋轉閥的流量特性比較出色，V型凹口球芯的精確造型使得閥門具有修正等百分比的流量特性。高流通能力，采用全通徑、直流式流道設計，其流通能力超過傳統偏心旋轉閥。
使用壽命長，偏心結構使得閥座和球芯不會始終接觸，減少了閥座和球芯之間的摩擦。
性能可靠，采用自對中閥座，安裝維護簡單，閥門關閉時閥芯和閥座自動契合，有效提高密封性能的同時延長了閥座的使用壽命。

偏心旋轉閥是一種結構新穎、性能可靠的調節閥，也被稱為‌凸輪撓曲閥‌，廣泛應用于化工、石油、冶金、電力等工業領域。它通過偏心設計實現閥芯與閥座的無摩擦啟閉，具有密封性好、壽命長、可調比寬等優點。

一、核心結構與工作原理

偏心旋轉閥的核心在于其‌偏心球冠閥芯‌和‌撓曲臂結構‌，工作時閥芯繞偏心軸旋轉，利用“凸輪撓曲”原理實現密封：

• ‌開啟過程‌：執行機構驅動閥桿旋轉，閥芯在轉動初期即脫離閥座，避免摩擦。
• ‌關閉過程‌：閥芯逐漸靠近閥座，在最終閉合時產生“越關越緊”的楔緊效應，確保嚴密密封。
• ‌導流翼設計‌：閥芯后部設有導流翼，有助于穩定流體、減少振動和渦流。

這種結構使得閥門在啟閉過程中‌幾乎無磨損‌，特別適合頻繁操作的自動控制系統 。

二、電動 vs 氣動偏心旋轉閥對比
