氣動比例調節蝶閥

氣動比例調節蝶閥是一種以壓縮空氣為動力，接收4-20mA等模擬電信號，實現閥板開度 0-90° 連續精準控制的角行程調節閥，核心用于大中口徑管道的流量、壓力、溫度精確比例調節。
一、核心結構（三大件）
氣動執行器
類型：雙作用（進氣開關）、單作用（彈簧復位，斷電 / 斷氣自保）
驅動：齒輪齒條 / 撥叉結構，將活塞直線運動轉為0-90° 角行程
氣源：0.4~0.7 MPa潔凈壓縮空氣

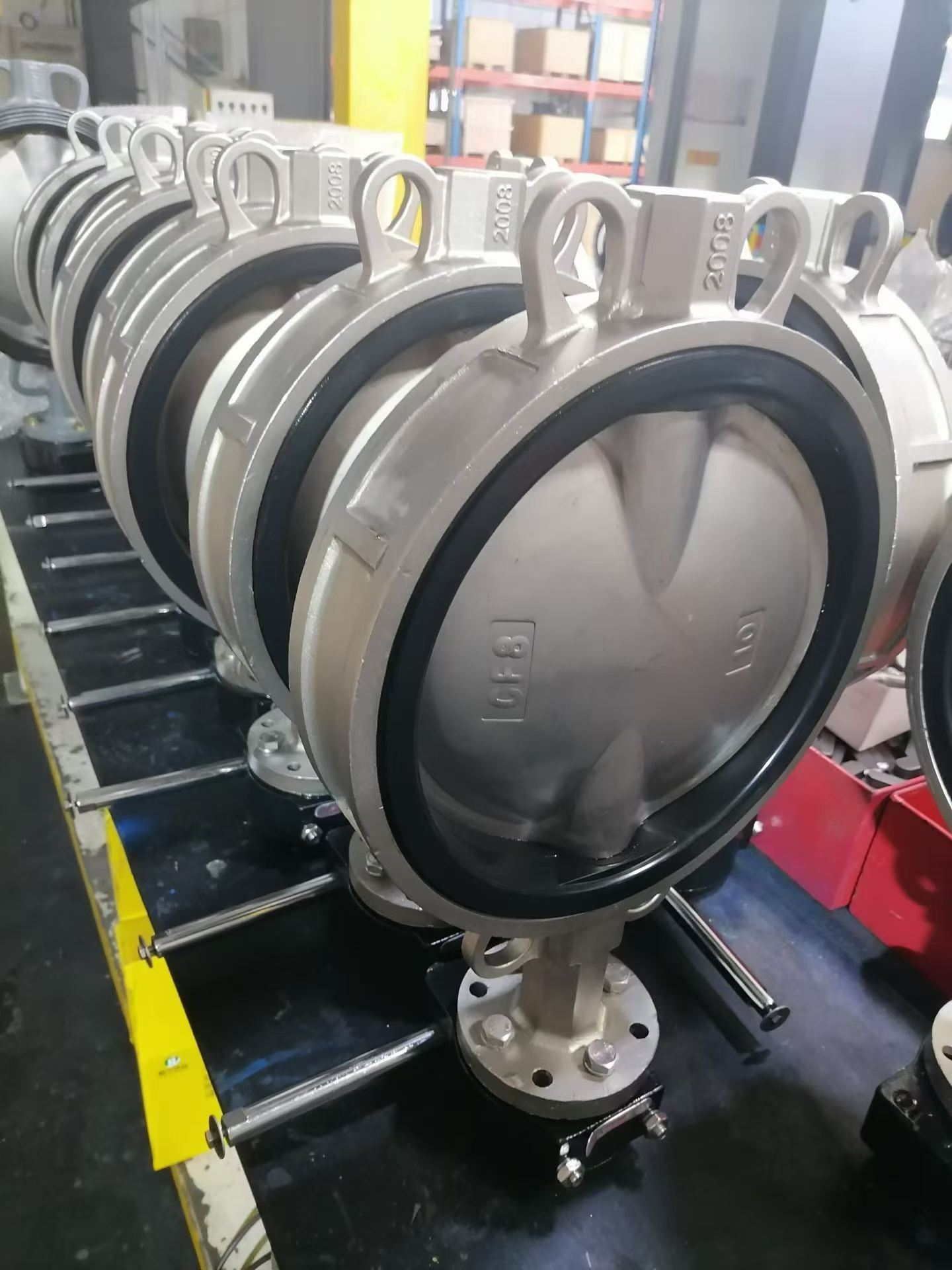

調節蝶閥本體
結構：中線型（調節常用）、雙 / 三偏心（切斷 + 調節）
密封：
軟密封（EPDM/NBR/PTFE）：零泄漏（VI 級），≤200℃
硬密封（金屬 / 堆焊）：耐高溫 **≤600℃，耐磨，泄漏率≤0.1%**
連接：對夾式（緊湊、經濟）、法蘭式（高壓 / 高溫）
電氣閥門定位器（控制核心）
功能：接收4-20mA DC信號，電 - 氣轉換，閉環控制執行器
精度：±0.5%~1%，帶閥位反饋（4-20mA/RS485）
附件：過濾減壓閥、電磁閥、限位開關、防爆模塊
二、工作原理（比例調節）
信號輸入：DCS/PLC 發4-20mA信號（4mA = 全關，20mA = 全開）
定位器轉換：定位器將電信號轉為對應氣壓（20~100 kPa）
執行器動作：氣壓驅動活塞，帶動閥板旋轉至目標角度
閥位反饋：位置傳感器回傳信號至定位器，閉環修正
流量調節：蝶板開度與介質流量成比例，實現精準控制
三、核心技術參數
公稱通徑：DN25 ~ DN2000
公稱壓力：PN1.0 / 1.6 / 2.5 MPa
溫度范圍：
軟密封：-20℃ ~ 180℃
硬密封：-40℃ ~ 600℃
控制信號：4-20mA DC（標準）、0-10V、Modbus
流量特性：等百分比（10%-90% 開度線性佳）
調節精度：±0.5%~1%（配智能定位器）
響應時間：1~5 秒（全行程）
四、關鍵性能優勢
調節精準：等百分比特性，大范圍穩定調節，適配波動工況
大通量、低壓降：Cv 值大、流阻小，節能降耗
響應快：氣動驅動，毫秒級響應，適合頻繁調節
結構簡單：體積小、重量輕、易維護、成本低
可靠性高：無復雜部件，耐粉塵、耐顆粒、抗污堵
五、典型應用場景
市政 / 水處理：水廠、污水廠流量 / 液位閉環調節
暖通空調：冷 / 熱水、蒸汽流量比例控制
化工 / 電廠：煙氣、空氣、煤氣、工藝水調節
冶金 / 建材：熱風、窯爐尾氣、粉塵氣體流量控制

食品 / 制藥：純水、料液、CIP 清洗液衛生級調節
