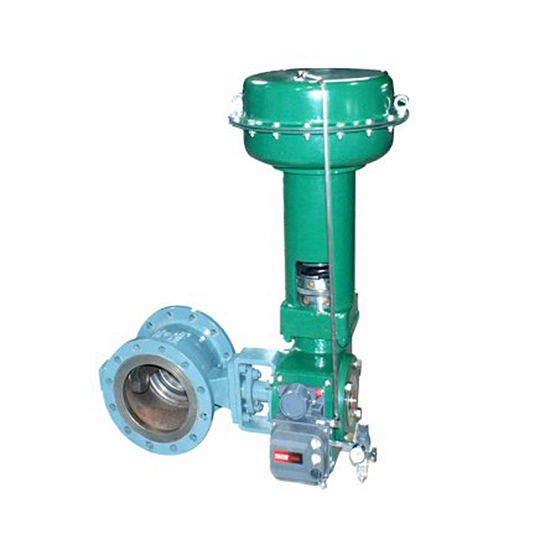

氣動高性能V形調節球閥

氣動高性能V形調節球閥芯設計成特殊V型缺口,具有準確的流量特性和控制能力,適用于額定流量系數大,可調比大,固態顆粒狀介質.閥芯和閥座之間有很大的剪刀力和自潔能力,尤其適用于含有纖維性或微小顆粒的懸濁液及固態顆粒控制.

閥門型號：VQ647F，VQ647H
通徑規格：DN15～DN300
結構形式：O型球芯，V型球芯
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-40℃~-450℃
應用范圍：污水、蒸汽、液體、油品、粘性流體、漿料等
產品特點：流量系數大，極強的適應性，密封性能好，調節性能靈敏

調節球閥是一種直角回轉式調節閥, 它由GT氣動活塞式執行機構(單、雙作用)和V形球閥二部分組成。其密封形式主義有軟密封和金屬硬密封二種。由于氣動V形調節球閥為直角回轉式結構，當閥芯相對于閥座旋轉時具有較強的剪切作用，因此尤其適用于帶有纖維和微小顆介質的調節控制。被廣泛用于石油、化工、電力、造紙、冶金等行業。

公稱通徑	DN15～DN300(mm)
公稱壓力	1.6、2.5、4.0、6.4MPa
連接方式	法蘭式、對夾式、螺紋
驅動形式	氣源驅動（壓縮空氣4-7bar）
溫度范圍	軟密封:-30～180℃；硬密封:-40～450℃
動作范圍	0～90°
密封材料	增強聚四氟乙烯 對位聚苯 金屬密封
適用介質	污水、蒸汽、液體、油品、粘性流體、漿料、腐蝕性介質等
閥體材質	碳鋼、不銹鋼304、316、316L
控*方式	智能調節型（4-20mA模擬信號）可防爆，可帶手動裝置
