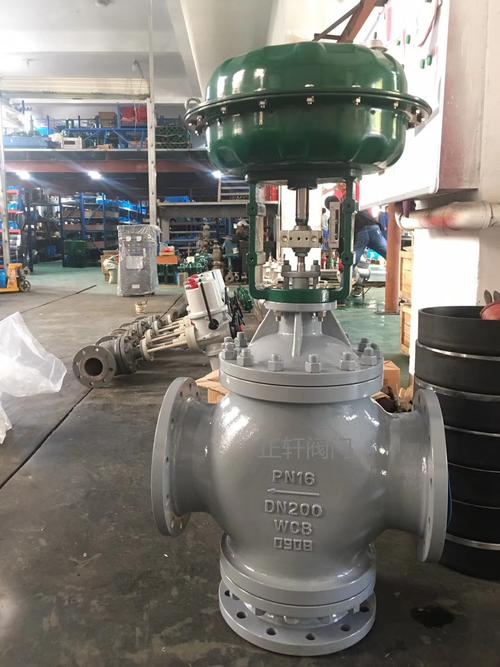

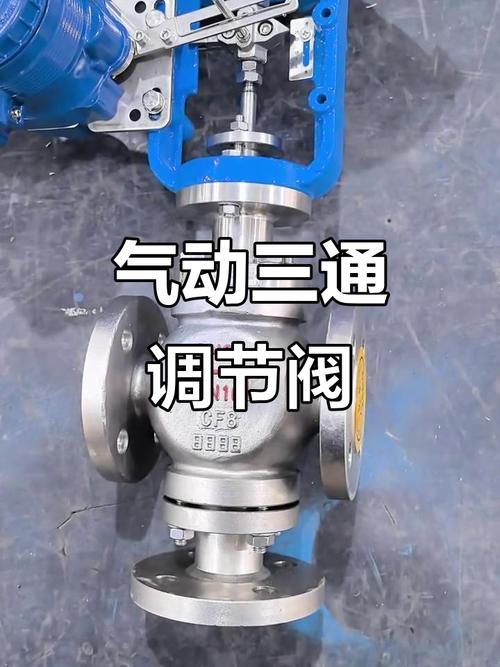

氣動三通調節閥

以下是關于‌氣動三通調節閥‌的技術解析，綜合其結構、原理、應用及選型要點：

一、核心定義與工作原理
‌功能定義‌
氣動三通調節閥通過氣動執行機構驅動閥芯位移，實現對管道流體的分流（一進兩出）、合流（兩進一出）或比例調節。
‌分流型‌：單入口流體分為兩路輸出（如熱交換器介質分配）；‌合流型‌：兩路入口流體混合為單路輸出（如化工配比混合）。
動作原理：氣動執行器接收4–20mA控制信號，驅動閥芯移動改變閥口開度，從而精確控制流量、壓力或溫度。

核心結構‌

‌組件‌	‌特點‌
‌閥體‌	三通道設計，材質多為鑄鋼、不銹鋼（304/316），耐腐蝕。
‌閥芯‌	圓筒薄壁窗口型結構，導向面積大，動作平穩（DN25–DN300）。

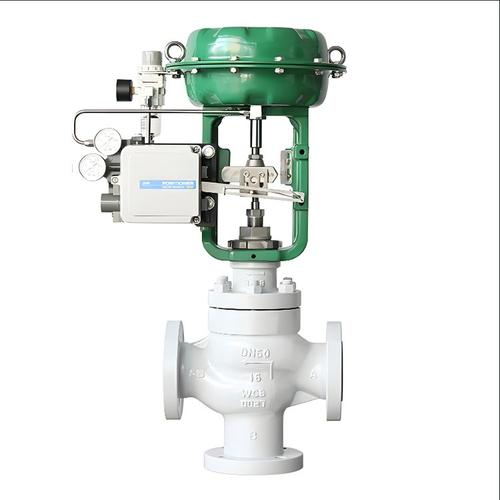

‌執行機構‌	氣動薄膜式或氣缸式，輸出力大，響應速度快。
‌控制系統‌	需配套定位器、過濾減壓閥等附件，提升調節精度。

二、關鍵性能與技術參數

‌項目‌	‌參數/說明‌
‌公稱通徑‌	DN15–DN300（大口徑至DN600適用于熱交換系統）。
‌公稱壓力‌	PN1.6–6.4MPa（高壓差工況需選硬密封結構）。
‌流量特性‌	線性、等百分比特性，適用于精確配比控制。
‌適用溫度‌	-40℃至450℃（高溫型需配散熱閥蓋）。
‌泄漏等級‌	ANSI IV級以上（嚴苛工況可選VI級硬密封）。
