氣動閘閥_氣動刀閘閥

氣動閘閥與氣動刀閘閥的對比分析：

一、核心結構與工作原理

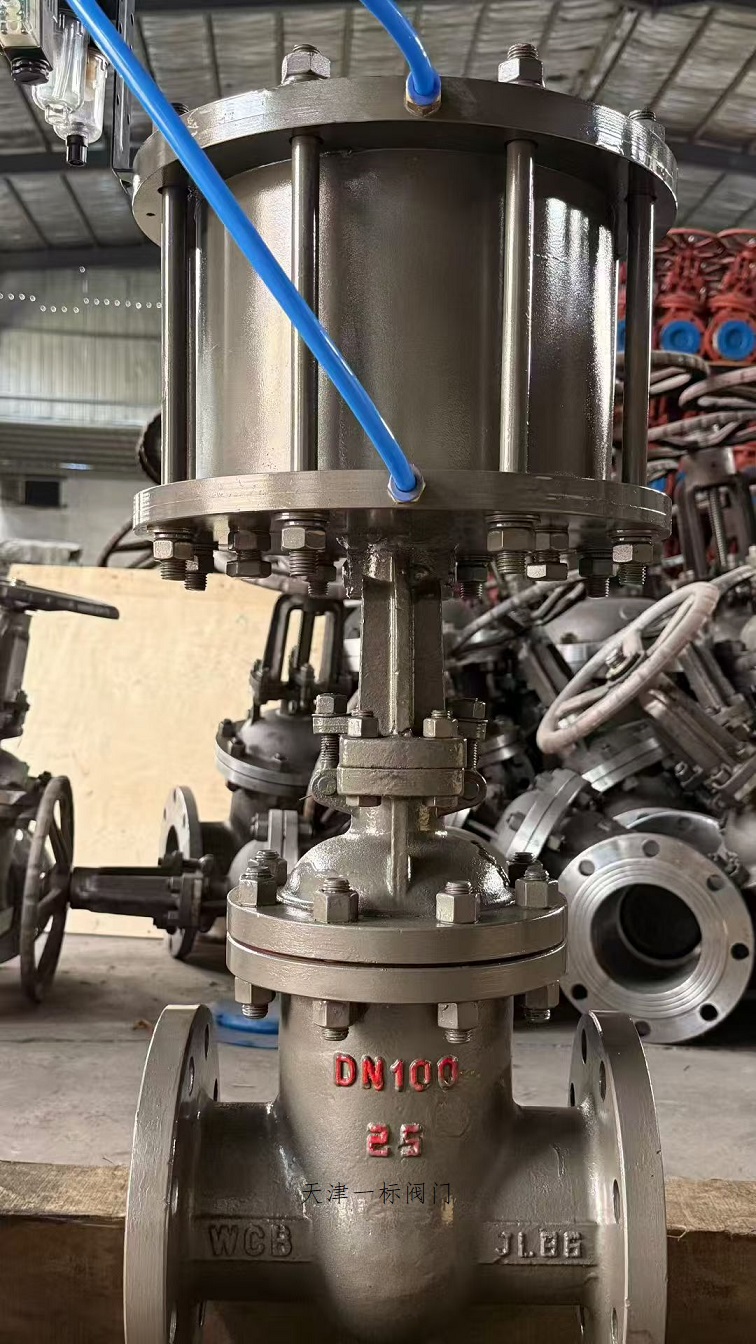

‌氣動閘閥‌
采用閘板垂直運動控制介質通斷，密封面為平面或楔形設計，適用于全開/全關工況。
典型結構：明桿式（閥桿升降可見）或暗桿式（閥桿不升降）。
‌氣動刀閘閥‌
閘板呈刀片狀，通過氣動執行器驅動閘板上下運動，具有剪切功能，可處理含顆粒介質。
典型結構：對夾式或法蘭連接，密封面為軟密封（橡膠/PTFE）或硬密封（金屬/陶瓷）。
二、性能對比
參數 氣動閘閥 氣動刀閘閥
‌密封等級‌ ANSI Class IV~VI ANSI Class VI（軟密封）
‌適用壓力‌ PN1.0~PN25 PN1.0~PN16
‌適用溫度‌ -40℃~550℃ -40℃~200℃
‌流阻系數‌ 較高（閘板全開時） 極低（刀型流道設計）
‌優勢場景‌：
‌氣動閘閥‌：高壓蒸汽、油品等清潔介質的高壓切斷。
‌氣動刀閘閥‌：礦漿、污水等含固體顆粒介質的耐磨控制。
三、典型應用領域
‌石油化工‌
氣動閘閥：原油管道高壓切斷（如API 6A標準）。
氣動刀閘閥：催化劑顆粒輸送控制。
‌環保工程‌
氣動刀閘閥：污水處理廠污泥排放（如PZ673X-10C型號）。
‌冶金行業‌

氣動閘閥：高溫煤氣管道（如Z941H-16C硬密封閘閥）。
