消聲止回閥
一、核心結構與降噪原理
閥體流線型設計：
閥腔內壁呈近似橢球形結構，減少流體急彎與紊流，降低阻力及流蝕噪聲。
全通徑流道（DN40–DN1600）避免雜質沉積，減少局部渦流產生。
閉閥緩沖技術：
彈簧加載閥瓣：閥瓣復合橡膠密封層（EPDM/NBR），彈簧輔助快速閉合并消減水錘沖擊（關閉時間縮短40%）。
緩閉式結構（如300X型）：通過水力控制主閥分階段關閉（先速閉后緩閉），徹底消除停泵水錘。
導向降噪機構：
閥瓣采用中心軸雙端導向（如HC42X型），限制旋轉振動，確保啟閉平穩無噪音。
二、關鍵性能參數
| 項目 | 參數/說明 |
|---|---|
| 公稱壓力 | PN1.0–6.4MPa（常規PN1.0/1.6MPa） |
| 適用溫度 | -20℃~80℃（EPDM橡膠耐溫上限120℃） |
| 適用介質 | 清水、污水、海水、油品（pH 4~9）；禁用于高粘度或含固體顆粒介質 |
| 密封標準 | 雙向零泄漏（ISO 5208 A級） |
| 降噪效果 | 較傳統止回閥噪聲降低15–25dB（實測工況） |
三、主流類型與特點

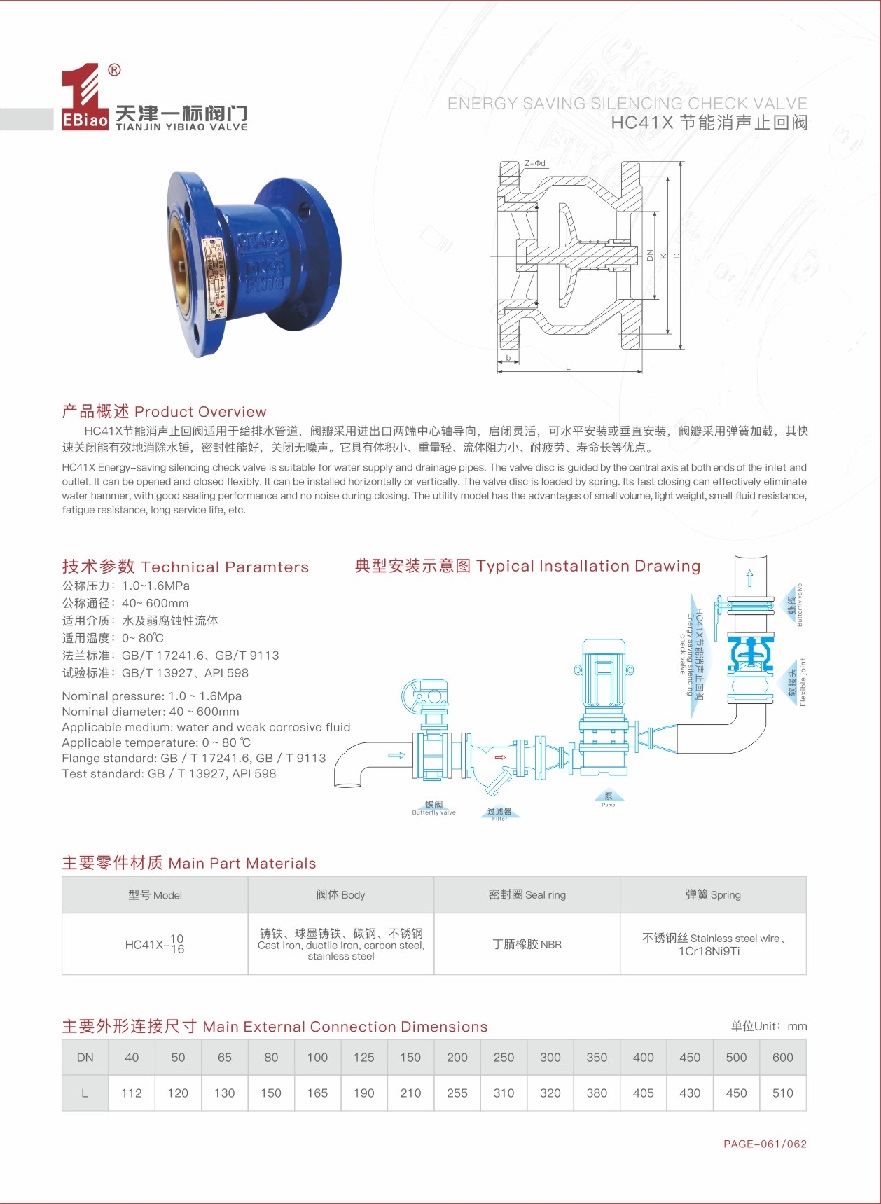

彈簧加載式（H41X/HC41X型）：
結構緊湊，立臥兩用；彈簧輔助閥瓣快速?gòu)?fù)位，適用于常規水泵出口防護。
蝶式雙瓣型（HH49X型）：
雙閥瓣鉸鏈結構，體積極小（長度僅為旋啟式的1/3），通過橡膠緩沖實現無震閉閥。
緩閉消聲型（300X型）：
集成針閥+球閥水力控制，閉閥時間可調（0–60秒），專用于高層建筑水泵系統。
四、典型應用場景
建筑給排水：
高層建筑水泵出口防倒流，消除停泵水錘（DN≥300需獨立支撐架）。
工業系統：
電廠循環水防逆流；化工管線弱腐蝕介質控制（需不銹鋼閥體+氟橡膠密封）。
特殊領域：
船舶壓載水系統；醫療設備（如血液透析機防血液逆流）。
五、選型與安裝規范
材質選擇：
常規水質：球墨鑄鐵閥體+EPDM橡膠閥瓣；
海水/腐蝕介質：不銹鋼閥體+氟橡膠涂層。
安裝要求：
必須水平安裝（閥瓣旋轉軸水平）；
閥前裝過濾器（防雜質卡阻閥瓣）。
維護要點：
每半年清理閥腔異物，檢查橡膠密封龜裂；
彈簧失效需更換強化不銹鋼組件。
