錐形閥

錐形閥是一種通過改變活動閥套與固定錐體之間的距離調節流量的高壓工作閥門，主要用于水利水電工程的泄洪、調流及消能場景。其核心特性與應用如下：

‌一、結構原理‌
‌基本構造‌
由固定錐體、活動閥套（外套筒或內套筒）及驅動裝置組成，通過軸向移動閥套改變環形過流面積控制流量‌。
外套筒式：閥套外置，維護便捷，適用高壓差場景（如DN200-2200mm，PN0.6-4.0MPa）‌。
內套筒式：閥芯內置，結構緊湊但維護成本較高‌2。
‌消能機制‌
水流經錐形結構擴散時，通過紊流、旋滾及摻氣消耗動能，消能率可達70%-90%。

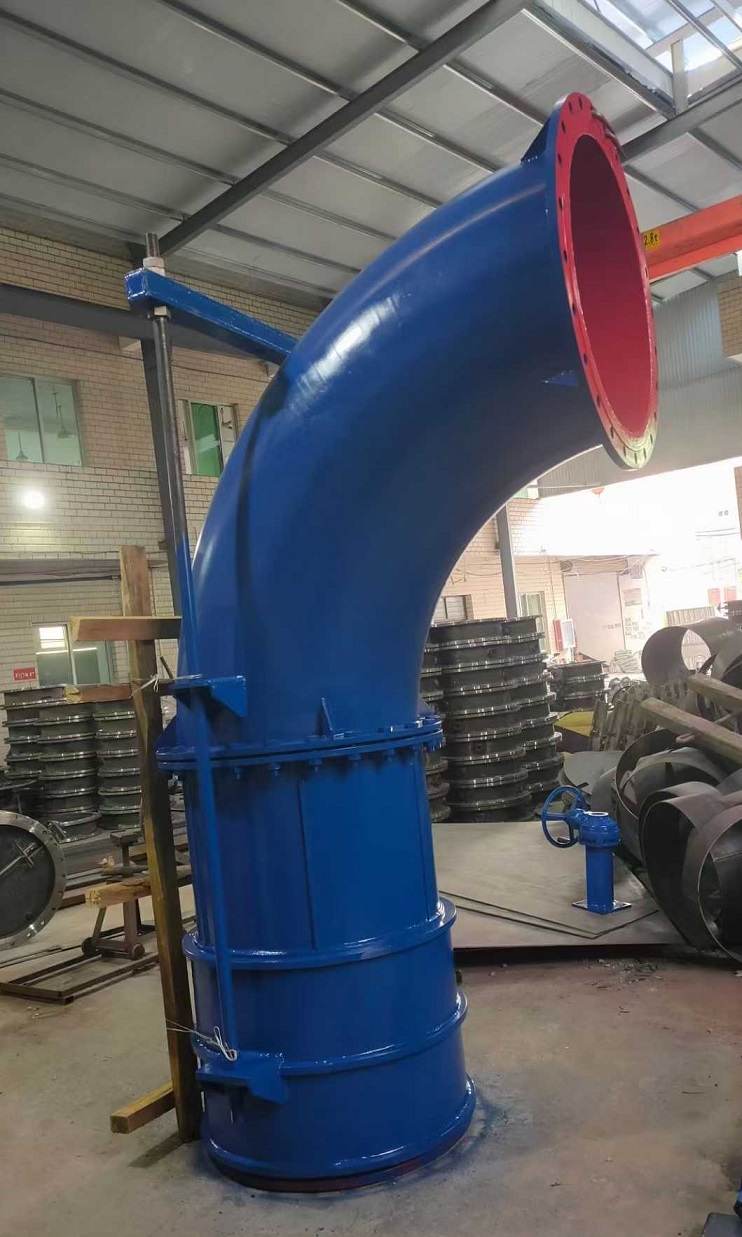

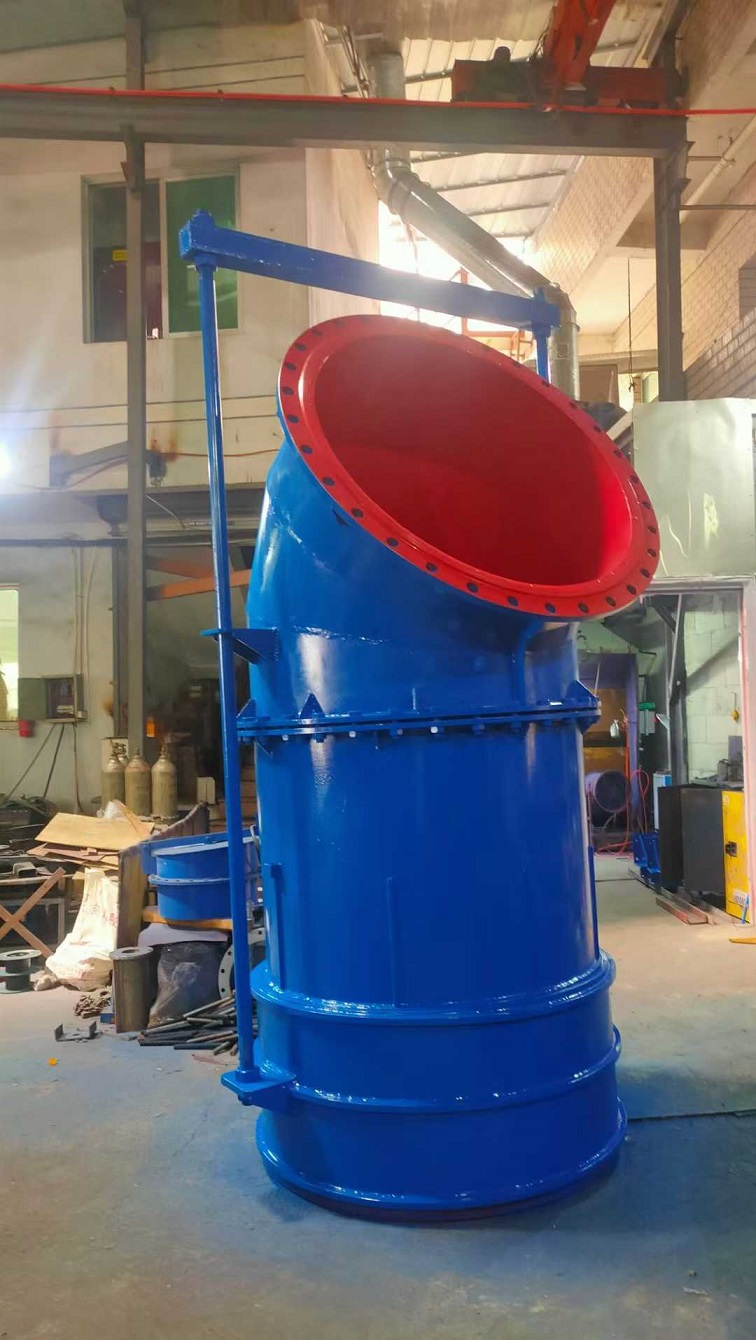

彎管式錐形閥集成弧形流道，強制轉向水流預消能，顯著降低下游沖擊和振動。
‌二、性能優勢‌
‌耐磨耐用‌
閥芯采用高鉻合金鑄鐵或不銹鋼堆焊層（硬度≥HRC55），抵抗含沙水流沖刷，壽命比碳鋼提升3-5倍‌。
‌精準調控‌

流量與閥芯位移呈線性關系，電動驅動精度達0.1mm級，誤差<2%，支持0-100%無級調節。
適用于生態流量下放、洪峰響應等精細化操作‌。
‌高效消能減蝕‌

直管式射流集中，需依賴消力池消能，易引發氣蝕和沖刷‌。
‌彎管式優勢‌：
內部消耗40%-60%動能，降低消力池規模；
水流均勻擴散，減少河床沖刷深度；
摻氣設計抑制氣蝕，延長閥門壽命‌。
‌三、典型應用場景‌
‌場景‌ ‌功能‌ ‌案例與效果‌
水電站泄洪系統 高壓泄洪、流量調節 三峽水電站實現800m3/s精準控流‌
水庫調水工程 管網壓力穩定、防水錘 四川某水庫防洪響應速度提升50%‌
含沙水流管理 抗磨損泄流 云南水電站8年磨損量
